ZDVFC型低压电容器
◆主要特点
.
|
□ 应用 ◇ 提高输电能力 ◇ 降低受电端电压波动 ◇ 提高线路末端电压 ◇ 提高功率因数增加稳定性 □ 特性 ◇ 圆柱形铝罐，紧凑设计 ◇ 灌封料：树脂（干式） ◇ 输出范围5～40kvar ◇ 额定电压范围250～1300V |
□ 安全性 ◇ 干式技术 ◇ 自愈性 ◇ 过压分离 □ 使用维护 ◇ 易于安装与接线 ◇ 体积小重量轻 ◇ 免维护 |
.
◆产品概述
.
ZDVFC系列电容器采用新型安全防爆结构，其外观更美观精巧，性能稳定可靠，具有较强的抗涌流能力，满足环保要求。采用特殊设计的镀金属的聚丙烯膜层作为介质，这样可以确保电容有较长的工作寿命和很低的损耗。ZDVFC型电容器具有自愈功能，用特殊金属合金制造的电极被真空附着在聚丙烯膜层介质上，另外还加了一层特殊的防护层，以便改善耐受能力。
ZDVFC电容器适用于频率50Hz低压电力系统，主要用于提高功率因素、减少无功损耗、改善电压质量、挖掘变压器容量等。
.
◆技术参数
.
|
参 数 |
内 容 |
|
额定电压 |
2.3～1.3kV |
|
过压 |
1.1Un(8小时/24小时)，1.15Un(30分钟/24小时) |
|
过流 |
2.0×In，更高规格可以定制 |
|
额定频率 |
50/60Hz |
|
容值偏差 |
±5% |
|
测试电压（端子-端子） |
2.15×Un(AC),2秒 |
|
测试电压（端子-外壳） |
≤660V，3000V（AC），10秒；＞660V，6000V（AC），10秒 |
|
浪涌电流 |
200×In |
|
功耗 |
≤0.2W/kvar |
|
温度级别 |
-25℃/D |
|
冷却方式 |
自然空冷 |
|
相对湿度 |
95%，无凝露 |
|
安装方式 |
垂直安装，安装力矩10N.m |
|
安全性能 |
自愈技术、压力断路 |
|
放电方式 |
内置放电电阻，标准放电时间60-300秒 |
.
◆产品选型
.
|
ZDVFC |
□ |
/ |
□ |
- |
□ |
|
↓ |
↓ |
|
↓ |
|
↓ |
|
品牌代号 |
安装容量（kvar) 0～40 |
|
额定电压(V) 250～1300 |
|
3：三相 1：单相 |
□ 示例: 安装容量25kvar,额定电压480V的三相电容器型号为ZDVFC25/480-3
.

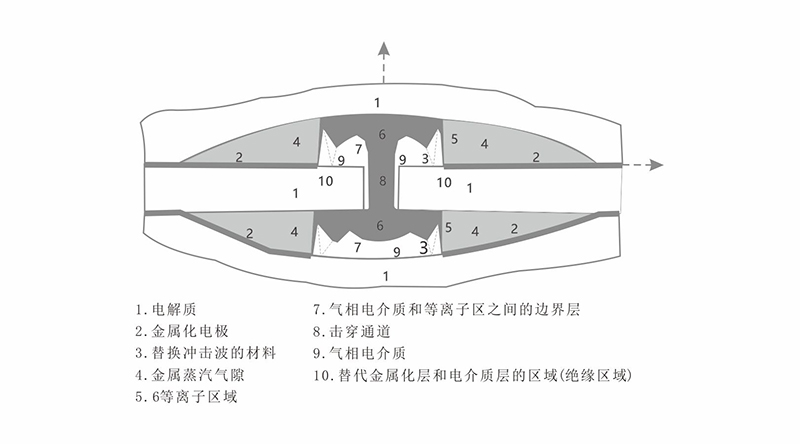

◆自愈合特性
.
当电容器由于过热、过载或临近使用寿命期限时极可能发生击穿现象，这样就会产生一个小电弧，它在几微秒内就可以把击穿区的金属化层蒸发，而在此处由高温产生的气压同时又将气化的金属化层吹出击穿区，这样就在击穿区形成了一个没有金属化层的绝缘区，在击穿发生的过程及发生之后，电容器仍能正常工作。
.

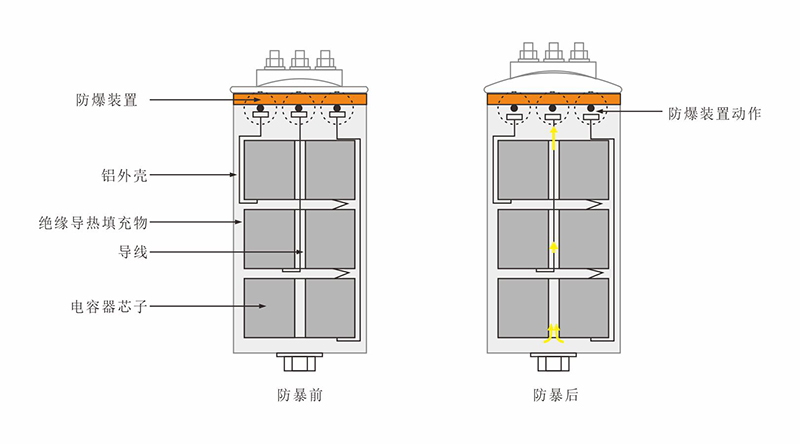

◆防爆原理
.
当电容器内部发生持续的故障，自愈行不能解决故障，温度升高导致薄膜损坏，产生的气体使内部压力升高，过压保护装置会在压力作用下变形升高，但内部压力大到过压保护下限，防爆装置动作断开电容器。
.
◆低压电力电容器标准件选型
.
|
安装容量 |
相数 |
额定电压 |
电容值 |
电流 |
型号 |
|
5kvar |
单相 |
280V |
203μF |
17.86A |
ZDVFC5/280-1 |
|
10kvar |
单相 |
280V |
406μF |
35.71A |
ZDVFC10/280-1 |
|
15kvar |
单相 |
280V |
609μF |
53.57A |
ZDVFC15/280-1 |
|
5kvar |
单相 |
300V |
177μF |
16.7A |
ZDVFC5/300-1 |
|
10kvar |
单相 |
300V |
354μF |
33.3A |
ZDVFC10/300-1 |
|
15kvar |
单相 |
300V |
531μF |
50.00A |
ZDVFC15/300-1 |
|
5kvar |
三相 |
450V |
78.6μF |
6.42A |
ZDVFC5/450-3 |
|
10kvar |
三相 |
450V |
157.3μF |
12.83A |
ZDVFC10/450-3 |
|
15kvar |
三相 |
450V |
235.9μF |
19.25A |
ZDVFC15/450-3 |
|
20kvar |
三相 |
450V |
314.5μF |
25.66A |
ZDVFC20/450-3 |
|
25kvar |
三相 |
450V |
393.17μF |
32.08A |
ZDVFC25/450-3 |
|
30kvar |
三相 |
450V |
471.81μF |
38.49A |
ZDVFC30/450-3 |
|
40kvar |
三相 |
450V |
629.08μF |
51.32A |
ZDVFC40/450-3 |
|
5kvar |
三相 |
480V |
69.11μF |
6.01A |
ZDVFC5/480-3 |
|
10kvar |
三相 |
480V |
138.23μF |
12.03A |
ZDVFC10/480-3 |
|
15kvar |
三相 |
480V |
207.34μF |
18.04A |
ZDVFC15/480-3 |
|
20kvar |
三相 |
480V |
276.45μF |
24.06A |
ZDVFC20/480-3 |
|
25kvar |
三相 |
480V |
345.56μF |
30.07A |
ZDVFC25/480-3 |
|
30kvar |
三相 |
480V |
414.68μF |
36.09A |
ZDVFC30/480-3 |
|
33.5kvar |
三相 |
480V |
463.06μF |
40.30A |
ZDVFC33.5/480-3 |
|
40kvar |
三相 |
480V |
552.90μF |
48.11A |
ZDVFC40/480-3 |
|
5kvar |
三相 |
525V |
57.77μF |
5.50A |
ZDVFC5/525-3 |
|
10kvar |
三相 |
525V |
115.55μF |
11.00A |
ZDVFC10/525-3 |
|
15kvar |
三相 |
525V |
173.32μF |
16.50A |
ZDVFC15/525-3 |
|
20kvar |
三相 |
525V |
231.09μF |
21.99A |
ZDVFC20/525-3 |
|
25kvar |
三相 |
525V |
288.86μF |
27.49A |
ZDVFC25/525-3 |
|
30kvar |
三相 |
525V |
346.64μF |
32.99A |
ZDVFC30/525-3 |
|
37.5kvar |
三相 |
525V |
433.29μF |
41.24A |
ZDVFC37.5/525-3 |
|
40kvar |
三相 |
525V |
462.18μF |
43.99A |
ZDVFC40/525-3 |
